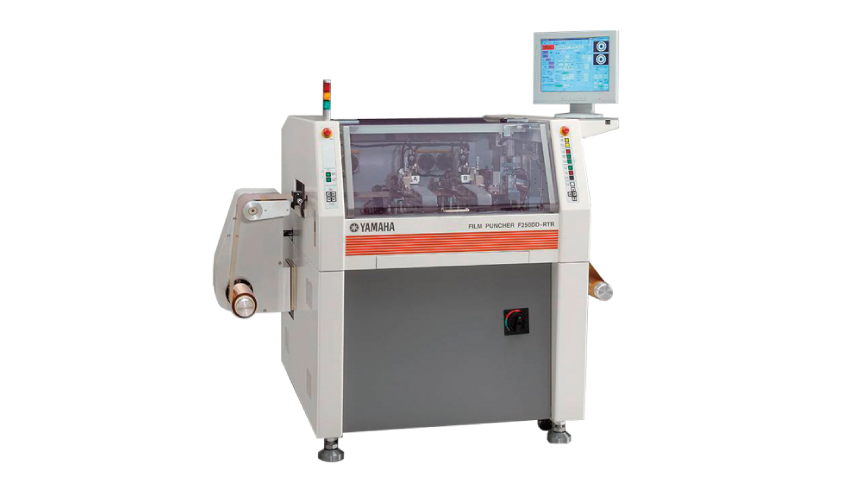

Roll to Roll機型 F250DD-RTR / GFR
Roll to Roll機型
F250DD-RTR / GFR
F250DD-RTR / GFR
250mm寬卷搬送型。采用雙臂電動沖頭，可進行高速0.08秒/孔、高精度±25μm的沖裁加工。可選擇2種送料方式。
工件
| 對象工件 |
|
|---|
| 支持Roll to Roll | 最大250㎜(寬) |
|---|---|
| 加工速度 | 0.08秒/孔 |
外形尺寸
F250DD-RTR/GFR
規(guī)格
| 機型名 | F250DD-RTR | F250DD-GFR | |
|---|---|---|---|
| 型號 | F250DD-RTR-3N | F250DD-GFR-3N | |
| 對象工件 | 柔性基板和各種膜材 | ||
| 加工能力 | 工件尺寸 | 卷寬：150～250mm | |
| 加工范圍 | (X)580mm／(Y)250mm | ||
| 加工速度*1 | 0.08秒/孔 | 0.085秒/孔 | |
| 加工精度*1 | ±20μm | ||
| 沖頭 | 沖裁方式 | 電動沖頭 | |
| 沖頭數(shù) | 4 | ||
| 工件搬送 | 供給/排出 | 卷 | |
| 圖像處理 | 相機視野 | (X)4.8 x (Y)3.6mm（標準） | |
| 布圖檢出 | 灰階布圖識別 | ||
| 照射方式 | 穿透照明、反射照明 | ||
| 硬件 | 接口 | LAN?USB | |
| 顯示屏 | 17寸液晶顯示屏 | ||
| 軟件 | OS | Windows7 | |
| 生產輔助功能 | 沖裁路徑優(yōu)化自動生成、沖裁偏置自動矯正、 沖裁錯位精度測定、測定結果輸出 | ||
| 使用環(huán)境 | 機身重量 | 約1,300kg | 約1,310kg |
| 電源 | 三相 AC200～240V 50/60Hz 5kVA | ||
| 干燥空氣 | 0.5MPa | 0.4MPa | |
- 使用我公司測試件
