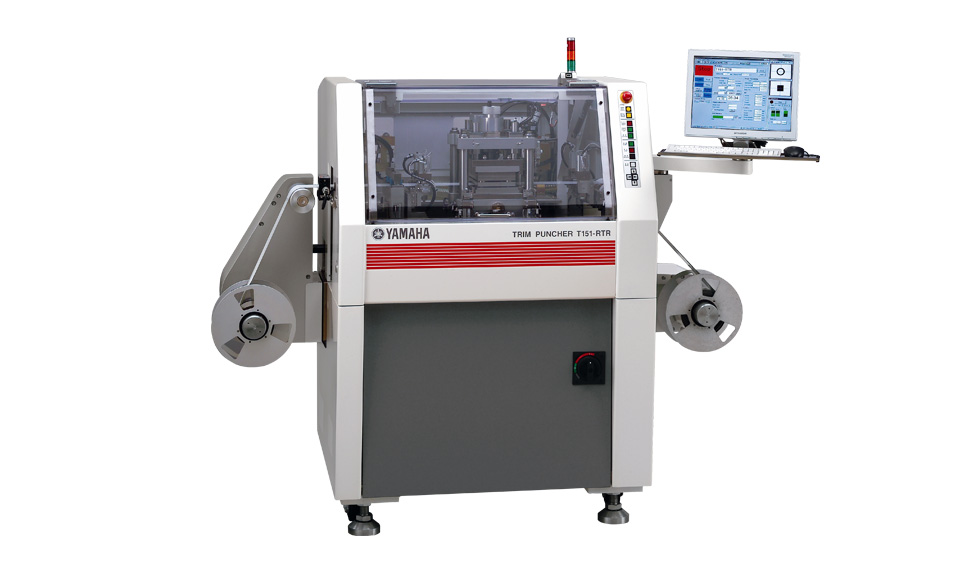

Roll to Roll機型 T151-RTR
Roll to Roll機型
T151-RTR
T151-RTR
158mm寬卷搬送型。可進行高速1.8秒/孔、高精度±25μm、推力2t的修邊加工。
工件
| 對象工件 |
|
|---|
| 最大工件尺寸 | 最大寬度：158mm |
|---|---|
| 送料方式 | 卷 |
| 推力 | 2t |
外形尺寸
T151-RTR
規格
| 機型名 | T151-RTR | |
|---|---|---|
| 型號 | T151-RTR-2N | |
| 對象工件 | 柔性基板、各種膜材 等 | |
| 加工能力 | 卷寬 | 48～158mm |
| 加工范圍*1 | (X)500mm／(Y)158mm | |
| 加工精度*2 | ±25μm | |
| 加工速度*2 | 1.8秒/次 | |
| 沖頭 | 沖頭數 | 1 |
| 推力 | 約20,000N(2,040kgf) | |
| 模具 | 最大模具 沖裁尺寸 | (X)110mm／(Y)160mm |
| 最大刀模 沖裁尺寸 | ||
| 內置RFID | 無 | |
| 工件搬送 | 供給/排出 | 卷 |
| 圖像處理 | 相機視野 | (X)4.8 x (Y)3.6mm（標準） |
| 布圖檢出 | 灰階布圖識別 | |
| 照射方式 | 穿透照明、反射照明 | |
| 硬件 | 接口 | LAN?USB |
| 顯示屏 | 17寸液晶顯示屏 | |
| 軟件 | OS | Windows7 |
| 生產輔助功能 | 沖裁錯位測定、NG沖裁優化、沖裁路徑自動生成、沖裁偏置自動矯正、沖裁錯位精度測定、測定結果輸出 | |
| 使用環境 | 機身重量 | 約1,500kg |
| 電源 | 單相 AC180～240V 50/60Hz 3kVA | |
| 干燥空氣 | 0.5MPa | |
- 實際檢查范圍因夾具形狀、握持范圍等情況而異
- 使用我公司測試件
