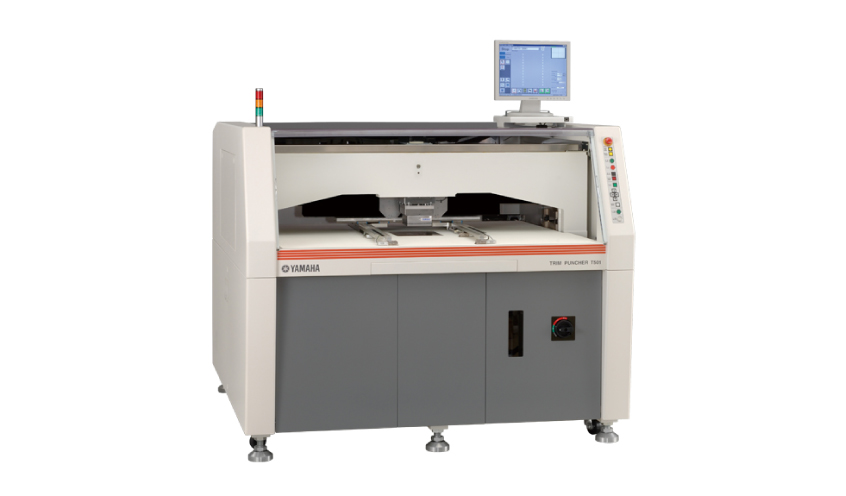

高速機型 T501
高速機型
T501
T501
手動供給排出工件的高速型。可進行高速0.55秒/孔、高精度±20μm、推力1.2t的修邊加工。
工件
| 對象工件 |
|
|---|
| 最大工件尺寸 | (X)510 x (Y)510mm |
|---|---|
| 送料方式 | 手動 |
| 推力 | 約1.2t |
外形尺寸
T501
規格
| 機型名 | T501 | |
|---|---|---|
| 型號 | T501-2 | |
| 對象工件 | 柔性基板、各種膜材 等 | |
| 加工能力 | 工件尺寸 | (X)150～510mm／(Y)150～510mm |
| 最大加工范圍*1 | 工件四角(X)12 x (Y)60mm以外的范圍 | |
| 加工精度*2 | ±20μm | |
| 加工速度*2 | 0.55秒/次 | |
| 沖頭 | 沖頭數 | 1 |
| 推力 | 約11,760N(1,200kgf) | |
| 模具 | 最大模具 沖裁尺寸 | L尺寸：100 x 50mm M尺寸：50 x 50mm S尺寸：25 x 50mm |
| 最大刀模 沖裁尺寸 | ||
| 內置RFID | 有 | |
| 工件搬送 | 供給/排出 | 手動 |
| 圖像處理 | 相機視野 | (X)4.8 x (Y)3.6mm（標準） |
| 布圖檢出 | 灰階布圖識別 | |
| 照射方式 | 穿透照明、反射照明 | |
| 硬件 | 接口 | LAN?USB |
| 顯示屏 | 17寸液晶顯示屏 | |
| 軟件 | OS | Windows7 |
| 生產輔助功能 | 沖裁錯位測定、NG沖裁優化、沖裁路徑自動生成、沖裁偏置自動矯正、沖裁錯位精度測定、測定結果輸出、模具沖壓計數 | |
| 使用環境 | 機身重量 | 約2,200kg |
| 電源 | 單相 AC180～240V 50/60Hz 3kVA | |
| 干燥空氣 | 0.5MPa | |
- 實際檢查范圍因夾具形狀、握持范圍等情況而異
- 使用我公司測試件
