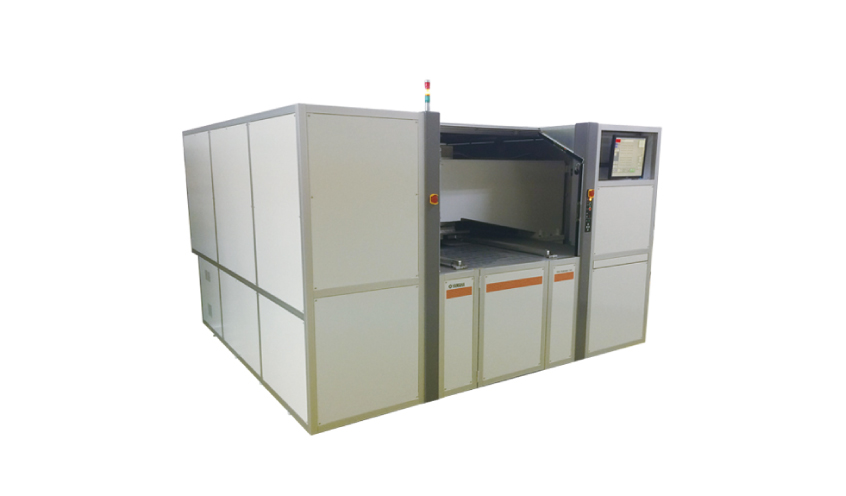

高推力機型 支持大板 T901
高推力機型 支持大板
T901
T901
手動供給排出工件的高推力型。最大支持900×900mm的大板。可進行高速1.50秒/孔、高精度±20μm、推力7t的修邊加工。
工件
| 對象工件 |
|
|---|
| 最大工件尺寸 | (X)900 x (Y)900mm |
|---|---|
| 送料方式 | 手動 |
| 推力 | 約7t |
外形尺寸
T901
規格
| 機型名 | T901 | |
|---|---|---|
| 型號 | T901-HN | |
| 對象工件 | 柔性基板、各種膜材、硬質基板 等 | |
| 加工能力 | 工件尺寸 | (X)340～900mm／(Y)340～900mm |
| 加工范圍*1 | 工件四角(X)15 x (Y)37mm以外的范圍（僅限刀模） | |
| 加工精度*2 | ±30μm | |
| 加工速度*2 | 1.5秒/次 | |
| 沖頭 | 沖頭數 | 1 |
| 推力 | 約68,600N(7,000kgf) | |
| 模具 | 最大模具 沖裁尺寸 | (X)150mm／(Y)150mm |
| 最大刀模 沖裁尺寸 | (X)295mm／(Y)207mm | |
| 內置RFID | 有 | |
| 工件搬送 | 供給/排出 | 手動 |
| 圖像處理 | 相機視野 | (X)4.8 x (Y)3.6mm（標準） |
| 布圖檢出 | 灰階布圖識別 | |
| 照射方式 | 穿透照明、反射照明 | |
| 硬件 | 接口 | LAN?USB |
| 顯示屏 | 17寸液晶顯示屏 | |
| 軟件 | OS | Windows7 |
| 生產輔助功能 | 沖裁錯位測定、NG沖裁優化、沖裁路徑自動生成、沖裁偏置自動矯正、沖裁錯位精度測定、測定結果輸出、模具沖壓計數 | |
| 使用環境 | 機身重量 | 約5,000kg |
| 電源 | 三相 AC180～240V 50/60Hz 5kVA | |
| 干燥空氣 | 0.5MPa | |
- 實際檢查范圍因夾具形狀、握持范圍等情況而異
- 使用我公司測試件
