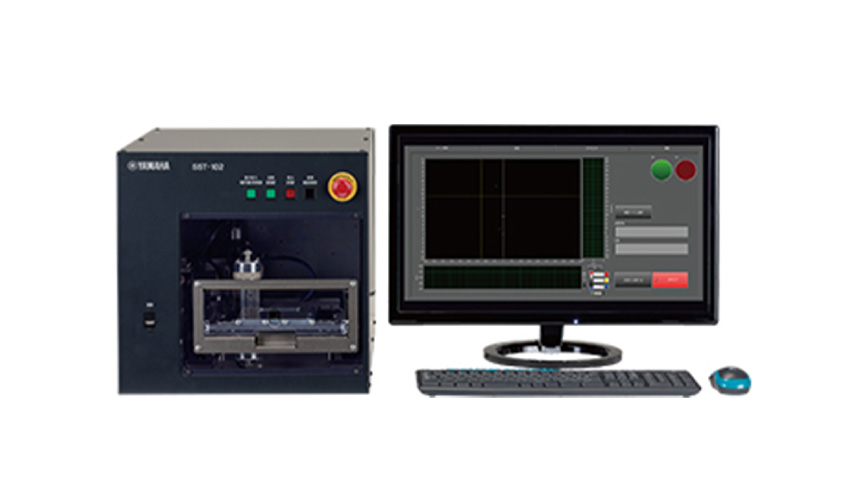

電池TAB焊接檢測機 SST-102
電池TAB焊接檢測機
SST-102
SST-102
通過空中超聲波，讓內部缺陷可視化
對鋰離子電池極片焊接進行性能評價，對連接器類的壓接不良等內部缺陷進行檢查。在專用圖像處理軟件上實現測定數據可視化。采用小型設計，還可設置在臺面上。
- 500mm/sec高速機械式掃描
- 對測定數據進行量化和NG判定
- 采用小型設計，可設置在臺面上
工件
| 對象工件 |
|
|---|
| 測定范圍 | (W)100 x (D)10mm |
|---|---|
| 分辨率 | 1mm |
| 檢查速度 | 500mm/sec |
外形尺寸
規格
| 產品結構 | ［超聲波掃描單元 1套］ 超聲波傳感器單元 （探針座和探針（1臺發送信號，1臺接受信號組成1套）） 超聲波脈沖接收器 控制用PC |
|---|---|
| 外圍設備 1套 顯示屏、鍵盤、鼠標 各1臺 | |
| 分辨率 | 1mm |
| 掃描速度 | 最高速度 500mm/sec |
| 掃描范圍 | (W)100 x (D)10mm |
| 控制PC | PC內置在裝置機身中，顯示屏另設 OS：Windows 10 輸入：鍵盤和鼠標 顯示：液晶顯示屏（HDMI接口） |
| 數據保存 | SSD |
| 語言 | 文檔 : 日語 OS : 英語 |
| 電源 | 單相 AC100～220V、50/60Hz、0.5kVA |
| 重量 | 約30kg |
| 使用環境 | 溫度5～40℃，不得結露 |
* 登載內容可能有變，恕不提前告知。
* 還可根據客戶使用用途進行改造。詳細請向我公司垂詢。
