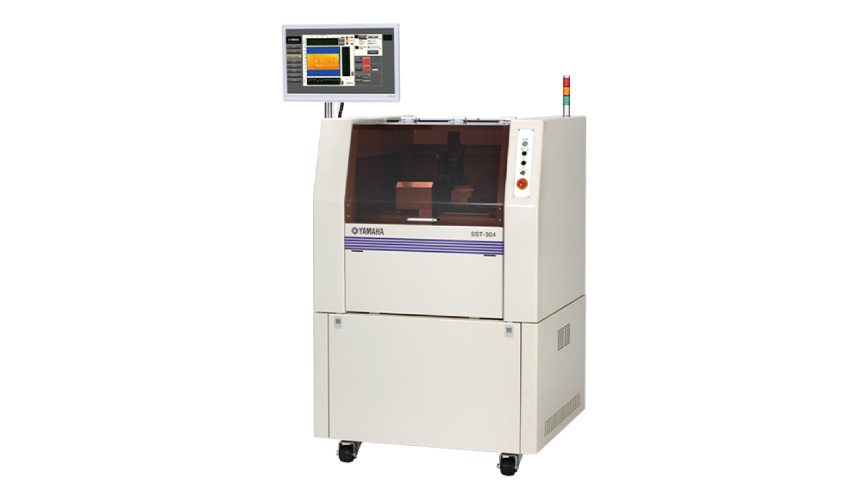

非接觸式超聲波穿透檢查機 SST-304 / SST-304C
非接觸式超聲波穿透檢查機
SST-304 / SST-304C
SST-304 / SST-304C
可檢查各類工件內部的氣泡、剝離、缺陷和壓接不良
配備雅馬哈生產的超聲波放大器組件，實現空氣中的非接觸式檢查。可明顯檢出X射線檢查難以檢出的氣泡和剝離。擁有單機通用型和全自動輸送機型。
- 使用聲波＝sono的圖像=graph，進行超聲波穿透非接觸式檢查
- SST-304C支持生產線自動化。根據客戶規格進行設計和制作
- 支持各類缺陷檢查
- 有些工件尺寸需要定制。（裝置尺寸變更等。）
工件
| 對象工件 |
|
|---|
單機和通用型 SST-304
| 測定范圍 | (W)322 x (D)230㎜ |
|---|---|
| 搬入/搬出 | 手動 |
| 特點 | 高通用性 |
全自動輸送機型 SST-304C
| 測定范圍 | (W)400 x (D)280㎜ |
|---|---|
| 搬入/搬出 | 自動 |
| 特點 | 支持生產線自動化 |
解決方案案例
鋰離子電池氣泡檢查
可進行吸嘴袋內部的殘留氣泡檢查和浸漬檢查。可按照限值進行定量檢查。
缺陷深度評價〈正在申請專利〉
采用任意層對焦校準手法獲得斷層圖像，對進行缺陷深度分析。
包裝復合不良檢查
通過高速外圍掃描，檢出信號下降。
CFRP與復合材缺陷檢查
外形尺寸
SST-304
SST-304C
規格
| 型號 | SST-304 | SST-304C |
|---|---|---|
| 測定范圍 | (W)322 x (D)230mm | (W)400 x (D)280mm |
| 驅動 | AC伺服馬達 4軸 | AC伺服馬達 4軸 |
| （驅動為選配件） | 轉速測定單元（伺服馬達 1軸） | ? |
| 顯示 | 18.5寸寬屏液晶 | 24寸液晶 |
| 數據保存 | HDD | HDD |
| 重量 | 約450kg | 約600kg |
| 電源 | 單相 AC100V～220V、50/60Hz、1kVA | 單相 AC100V～220V、50Hz、1kVA |
| 空氣 | 禁用 | 禁用 |
| 使用溫度 | 5～40℃ | 5～40℃ |
| 自動檢查 | ? | 通過外部IO端子與上位機通信 獲取條形碼，保存結果 通過機型登錄可支持多品種 |
* 規格可能有變，恕不提前告知。
